Вспомогательное окно с элементами

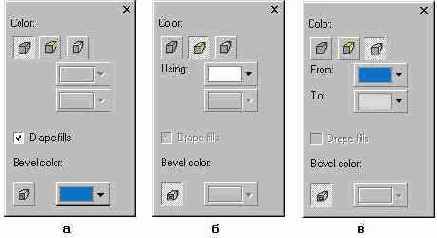

Рисунок 12.20. Вспомогательное окно с элементами управления заливкой боковых поверхностей тела экструзии: а) для заливки управляющего объекта, б) для собственной однородной заливки, в) для градиентной заливки


3. Щелчком на кнопке Use Object Fill (Использовать заливку объекта) включите соответствующий режим (Рисунок 12.20, а).

4. Если требуется включить режим чехла для неоднородной заливки, установите флажок Draped fills (Заливка чехлом).

5. Если требуется распространить заливку боковых поверхностей на фаску, щелчком нажмите кнопку Use Extrude Fill For Bevel (Использовать заливку боковых поверхностей для фаски) — она расположена в левом нижнем углу вспомогательного диалогового окна. Если нужно задать индивидуальную однородную заливку для фаски, отожмите эту кнопку и выберите желаемый цвет заливки , в раскрывающейся палитре Bevel color (Цвет фаски).

Чтобы задать собственную однородную заливку боковых поверхностей тела экструзии, выполните следующие шаги.

1. После раскрытия вспомогательного диалогового окна Color (Цвет) нажмите кнопку Use Solid Color (Использовать однородную заливку) — она расположена в верхней части окна посередине (Рисунок 12.20, б).

2. Выберите желаемый цвет заливки в раскрывающейся палитре.

Примечание 1


Примечание 1

При необходимости индивидуальный цвет заливки для фаски задается так же, как в предыдущем случае.

Чтобы назначить боковым поверхностям тела экструзии градиентную заливку, не совпадающую с заливкой управляющего объекта, сделайте следующее.

1. После раскрытия вспомогательного диалогового окна Color (Цвет) нажмите кнопку Use Color Shading (Использовать градиентную заливку) — она расположена в верхней части окна справа (Рисунок 12.20, в).

2. В раскрывающейся палитре From (От) выберите начальный цвет градиентной заливки, а в раскрывающейся палитре То (До) — ее конечный цвет.

Примечание 2


Примечание 2

При нажатой кнопке Use Extrude Fill For Bevel (Использовать заливку боковых поверхностей для фаски) градиентная заливка воспроизводится не только на боковых поверхностях тела экструзии, но и на фаске. Если это нежелательно, кнопку следует отжать и выбрать цвет однородной заливки фаски.
