Вращение тела экструзии вокруг вертикальной оси координат

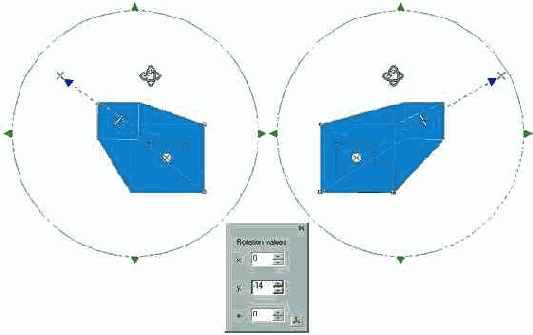

Рисунок 12.22. Вращение тела экструзии вокруг вертикальной оси координат




Когда указатель инструмента находится внутри штрихового кольца, он приобретает форму двух кольцевых стрелок. Перетаскивая такой указатель по горизонтали, можно разворачивать тело экструзии вокруг вертикальной оси координат (Рисунок 12.22, б).

Поскольку достаточно малое смещение указателя инструмента приводит к значительному изменению положения тела экструзии, для выполнения разворота на точно заданный угол удобнее использовать счетчики диалогового окна, которое открывается после щелчка на кнопке Extrude Rotation (Пространственный разворот) и последующего щелчка на кнопке с изображением осей координат, расположенной в правом нижнем углу вспомогательного окна. Упомянутое диалоговое окно с разными значениями в счетчиках можно видеть на Рисунок 12.22-12.24, причем значения, введенные в счетчики, соответствуют показанным на рисунках вариантам разворота.

Примечание 1


Примечание 1

По умолчанию во вспомогательном окне отображается еще один интерактивный инструмент разворота тела экструзии в пространстве (см. Рисунок 12.23. справа). Этот инструмент представляет собой символическое изображение трекбола со стеклянным шариком, в который «впаяна» составленная из кубиков тройка. При наведении на него указателя мыши указатель принимает форму руки, с помощью которой трекбол можно разворачивать в пространстве, ориентируясь на внешний вид символа. Разворот выбранного тела экструзии будет производиться синхронно с шариком трекбола. Расположенная в левом нижнем углу окна кнопка с круговой стрелкой позволяет отменить операцию разворота тела экструзии, возвращая ему исходную пространственную ориентацию.
